W.TEC^®INSERT COIL - MENETES BETÉTEK

Többé nem kell lemondania azokról az alkatrészekről sem, amelyeken megszakadt vagy kikopott a menet! A menetek javítása és megerősítése nem jelent problémát W.TEC^®INSERT COIL menetes betéteinkkel. A tartós kötések kialakításához gondoskodjon a menetek megbízható megerősítéséről minden alkalmazáshoz!

W.TEC^®INSERT COIL - MENETES BETÉTEK

A MENETES BETÉTEKKEL MINDEN MENET MEGERŐSÍTHETŐ!

W.TEC^®INSERT COIL

A nagy teherbírású, rezgésálló csavarkötések csak nagy teljesítményű, nagy teherbírású csavarmenetekkel érhetőek el. W.TEC ^® INSERT COIL menetbetéteinkkel a szakadt, kopott, megszorult vagy sérült menetek megbízhatóan javíthatók, és a csavarmenet teherbírása drasztikusan növelhető. A menetjavításhoz felhasznált menetes betétekkel nagy teherbírású, tartós belső meneteket hozhat létre képlékenyebb anyagokban (könnyűfém ötvözetek, alumínium, sárgaréz, műanyag stb.)

A meglévő menetbe spiráltekercseként elhelyezett menetes betétek az eredeti menethez képest kedvezőbb tulajdonságokat kölcsönöznek az alkatrészeknek. Ideálisan alkalmazhatóak meneterősítésre könnyűfém megmunkálásban

A menetjavító huzalbetét működése

A rozsdamentes króm-nikkel acélból készült menetes betéteket kiegészítő rögzítőcsapok, tömítőanyagok vagy ragasztók használata nélkül mechanikusan ágyazzák be: a korábban elkészített speciális menetekbe a kereskedelmi forgalomban kapható csavarokhoz hasonlóan ugyanúgy becsavarhatóak. A menetes betét egy spirálisan feltekert rombusz alakú huzalból és egy vezetőcsapból áll, amelyet a beszerelést követően a meghatározott törésponton letörnek.

A gyémánt alakú keresztmetszet, a tökéletes anyagválasztás, a gyártási folyamat során tanúsított kiemelkedő odafigyeléssel kombinálva további előnyöket garantál a felületminőség, a kopásállóság, a menetsúrlódás, a korrózió és a hőállóság terén.

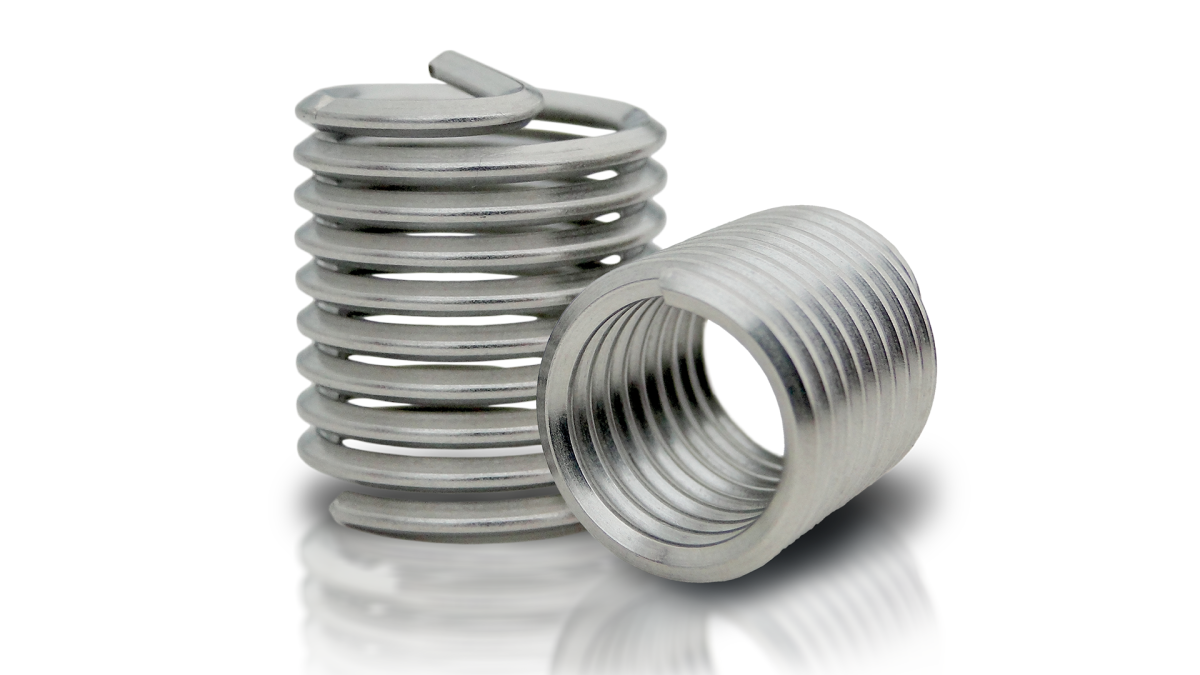

W.TEC^®INSERT COIL - Szabadon futás

A DIN 8140 szabvány előírásainak megfelelően ezek a menetbetétek szabadon futó, idomszeres menetek a teljes hosszban. Beszerelés után az ISO-menet tűréspozíciója 6H-nak felel meg. A betétek nem színezettek.

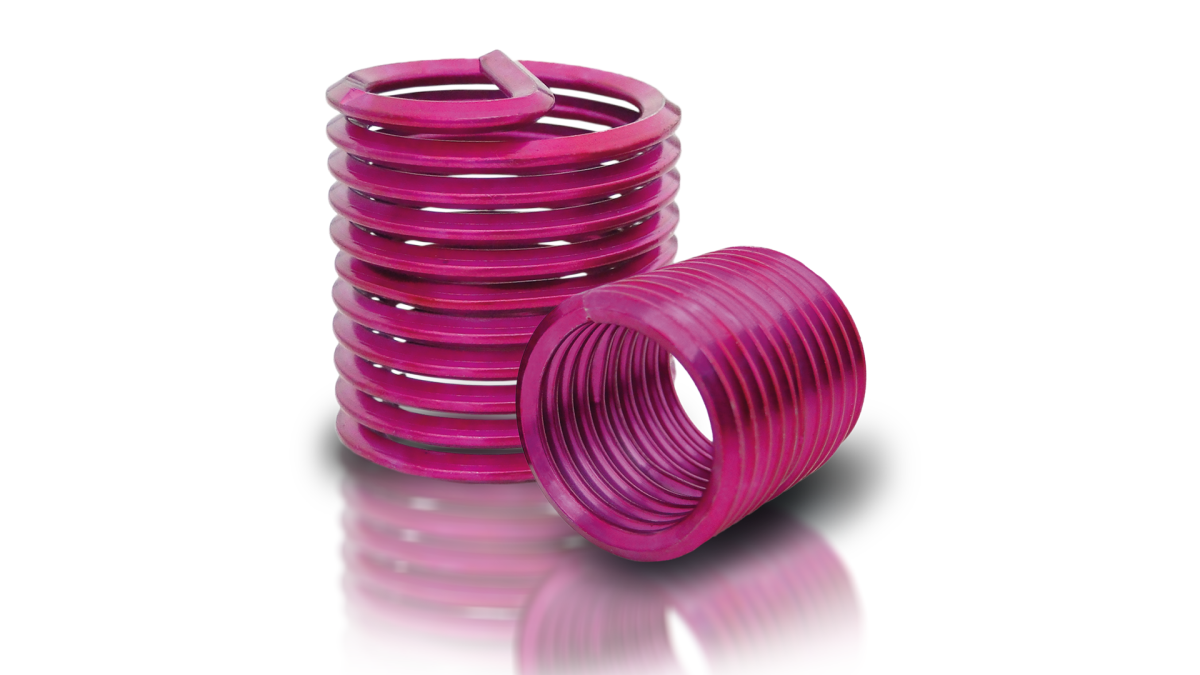

W.TEC^®INSERT COIL – Csavaros fogantyú

Ez a DIN 8140 szabvány szerinti menetes betét nemcsak a „szabadonfutó” változat menetrögzítési tulajdonságait, hanem a csavaros kötés előnyeit is magában foglalja. Egy vagy több spiráltekercs szorító hatást fejt ki a becsavart csavar oldalain, ezáltal rugalmasan ellenálló súrlódó kötés jön létre.

A menetes betétek beszerelése

A W.TEC^®INSERT COIL menetes betétek könnyen beszerelhetőek a meglévő munkadarabokba:

Magfurat létrehozása

Először fúrja ki a sérült menetet vagy fúrja ki újra a magfuratot.

Menetvágás vagy menetformázás

Vágja ki, vagy a még nagyobb ellenállóképesség érdekében alakítsa ki a menetet a speciális W.TEC^®Screw menetvágóval.

A menetes betét behelyezése kézzel vagy géppel

Csavarja be a magfuratba a forgásiránynak megegyezően, behelyező szerszámmal vagy anélkül.

A rögzítőcsapok letörése (ha van)

Egy csapletörő szerszámmal mérjen enyhe ütést a csap meghatározott töréspontjára és távolítsa el a csapot.

A W.TEC®INSERT COIL menetes betétek előnyei

Előnyök dióhéjban:

megszakadt menetek gazdaságos javítása
nagy terhelhetőség
tartós kötés kis átmérőknél is
jobb selejthasznosítás
nagy teherbírású menet kialakítása
szoros illeszkedés
menetkopás egyáltalán nincs vagy lecsökkent
újrafelhasználás céljából szétszerelhető
korrózióvédelem és hőállóság

Eggyé válni a munkadarabbal: TIME-SERT^® menetjavító betét

Profi megoldás a sorozatgyártáson túlmutató kihívásokra

A túlterhelés miatt megszakadt menetek mindennapos problémát jelentenek a karbantartás számára. A menet javításához és a hosszadalmas állásidők elkerüléséhez gyors megoldást kell találni.

Amennyiben a menetek szélsőséges körülményeknek vannak kitéve és a karbantartási időszakok rövidek, a TIME-SERT^® menetjavító rendszer ideális megoldást jelent, ha a javítandó anyagok fala túlságosan vékony, vagy csak néhány ép menet maradt meg. A sérült menetbe egy szilárd anyagból készült tömör perselyt helyeznek, majd összepréselik a munkadarabbal. Ezáltal gáztömör kapcsolat jön létre a persely és a munkadarab között. Ideálisan alkalmazható a gépiparban és a járműgyártásban!
