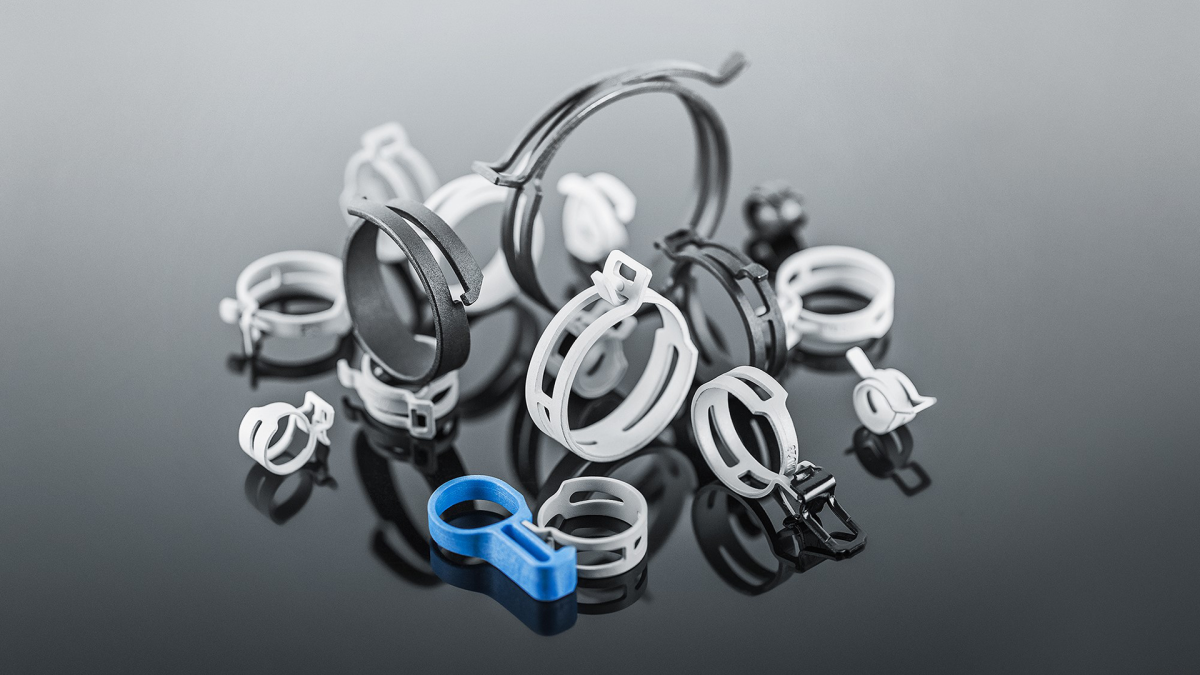

RUGÓS CSŐBILINCSEK TÖMLŐ-CSŐCSATLAKOZÓ ÖSSZEKÖTÉSÉHEZ

Spring band clamps

W.TEC®FBS – Rugós csőbilincsek az ipar számára

A rugós csőbilincsek olyan önfeszítő kötőelemek, melyek dinamikus rugós tulajdonságaiknak köszönhetően alkalmasak tömlő-csőszerelvény csatlakozások kialakítására. A nemesített rugóacél magas fokú rugalmasságot kölcsönöz az alkatrészeknek, így azok folyamatosan alkalmazkodnak az üzemi hőmérséklet változó tulajdonságaihoz, valamint a tömlő és a csőcsatlakozó nyomásviszonyaihoz. Felhelyezést követően a rugós csőbilincs nem igényel újrahúzást. Szinte állandó szorítóerejüknél fogva a rugós csőbilincsek folyamatos, szivárgásmentes tömítést biztosítanak a tömlő vagy a csatlakozó megsértése nélkül. A különböző összeállítási és rögzítési változatok nagy száma megteremti a lehető legtöbb felhasználási lehetőséget.

Rugós szalagbilincseket főleg az alábbi ágazatokban alkalmaznak:

  • folyadékrendszerek
  • motorgyártás
  • tömlőrendszerek
  • nagyüzemi konyhák/ipari mosogatógépek
  • ipari légkondicionálók
  • mezőgazdasági gépek
  • padlótisztító gépek
  • lakóautók
  • hőszivattyúk
  • fűtés/légkondicionálás
  • vízvezeték-szerelés (pl. mellékhelyiségek hajókon, vonatokon, repülőgépeken)
  • élelmiszeripar (pl. sütöde/kávégépek)
  • napenergia
  • nyomdaipar
  • háztartási gépek
  • építőipari gépek
  • LPG rendszerek
  • kompresszorok
  • villástargoncák
  • italgyártók (pl. palackozó üzemek)
Rugós csőbilincsek

A tömlők és csőcsatlakozók összekötéséhez használt rugós csőbilincsek előnyei:

  • nagyfokú rugalmasság a változó körülményekhez (pl. kötőelemek hőmérsékletingadozásaihoz) való folyamatos alkalmazkodás révén
  • állandó, egyenletes szorítóerő
  • könnyű felszerelhetőség
  • nincs szükség újrahúzásra
  • sokszor újrahasználható, mivel a rugóerő többszöri használat esetén sem csökken
  • nagy folyamatbiztonság a szivárgásmentes tömlőcsatlakozásnak köszönhetően

A rugós csőbilincsek típusai

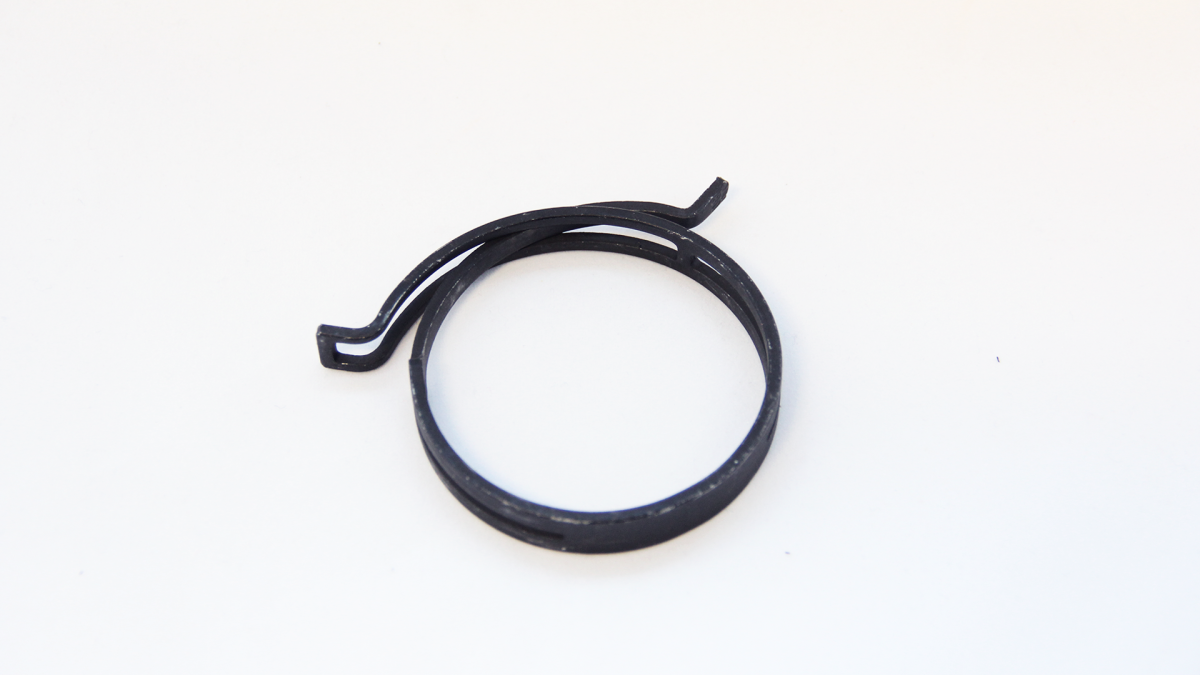

Rugós csőbilincs, normál változat

A normál változat a rugós csőbilincsek eredeti változata, amely helykorlátozás nélküli alkalmazásokhoz használható. Ez az önfeszítő kötőelem közel állandó szorítóerőt biztosít széles hőmérséklet- és nyomástartományon belül. Egy csőbilincsfogóval a bilincs könnyen és biztonságosan fel- és leszerelhető.

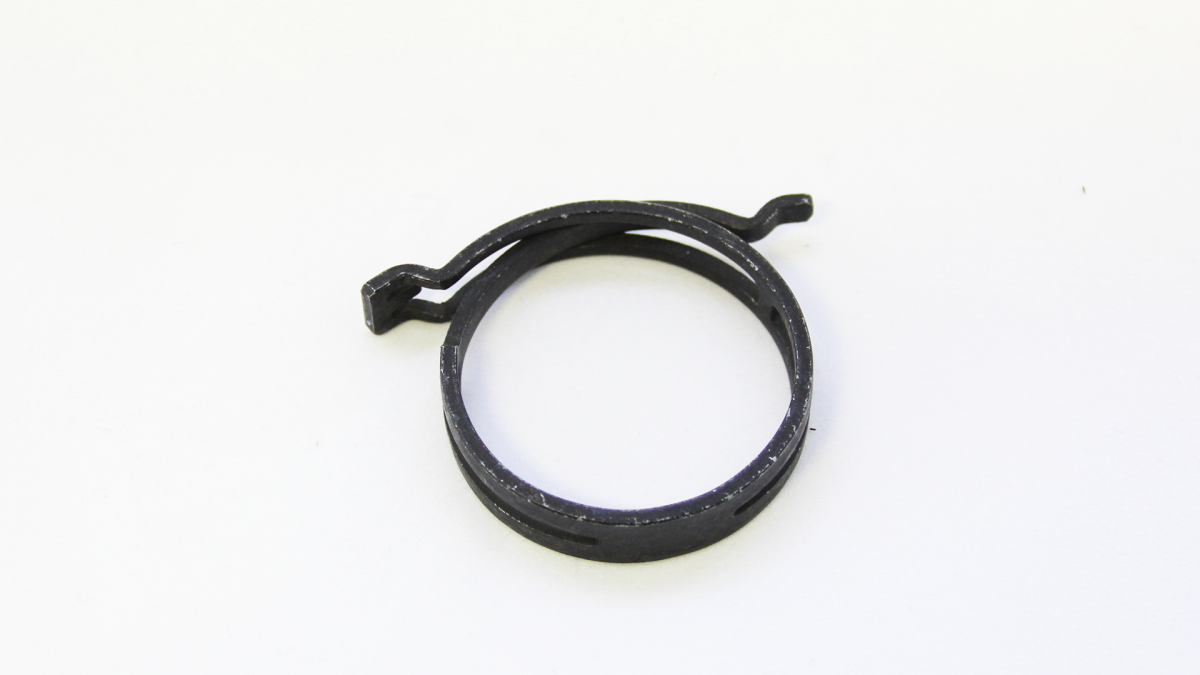

Rugós csőbilincs, helytakarékos változat

A rugós csőbilincs helytakarékos és normál változata ugyanazokat a tulajdonságokat kínálja. A rövidebb és laposabb rögzítési végeknek köszönhetően ezzel a rugós csőbilinccsel helyet takaríthat meg. A le- és felszereléshez csőbilincsfogó használata javasolt.

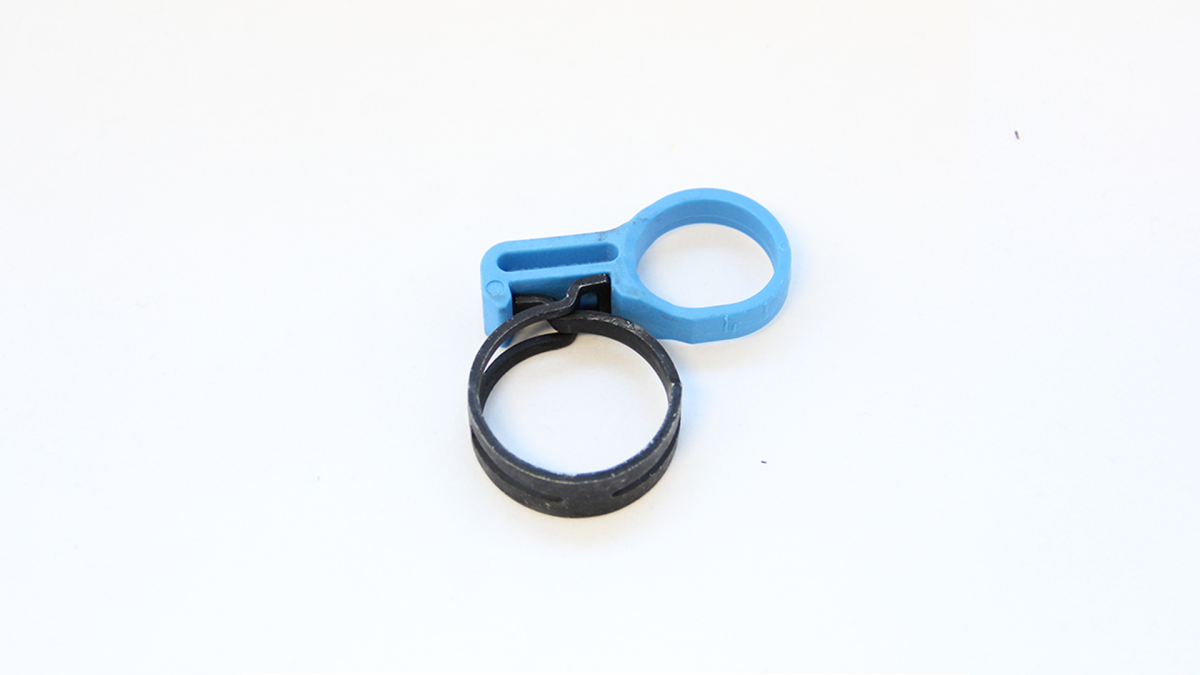

Rugós csőbilincs szerelőgyűrűvel
Rugós csőbilincs szerelőgyűrűvel

A helytakarékos rugós csőbilincs előnyitott változatban is elérhető, szerelőgyűrűvel. A szerelőgyűrű használata jelentősen lecsökkenti a felszerelés idejét, mivel nincs szükség szerszámokra. A teljes összeszereléshez a gyűrűt egyszerűen csak le kell húzni. Ez a csőbilincs szűkös helyeken való használatra is alkalmas..

Anyag

  • nagyszilárdságú 51CrV4 ötvözött rugóacél
  • ridegtöréssel szembeni magas fokú védettség, különösen alacsony hőmérsékleten

Felületkiképzés

  • többrétegű, környezetbarát króm(VI)-mentes bevonat
  • cinktartalmú, szervetlen bázisréteg és szerves fedőréteg
  • megfelel a járműipari szabványok előírásainak (RoHS megfelelőség)

Korrózióvédelem

  • rendkívül ellenálló a korrózióval, hőmérséklettel (legfeljebb 210 °C-ig) és vegyszerekkel szemben
  • 720 órás sópermet-terhelések garantáltan ellenáll a DIN EN ISO 9227 szerint

Elérhető névleges átmérők és szalagszélességek

  • névleges átmérő: 9,0 mm - 90 mm között
  • szalagszélesség: 8,4 mm, 10 mm és 12 mm

Nyomás

  • a tömlő-csőszerelvény kombinációjától függően legfeljebb 11 bar nyomás rögzítéséhez

Szabványosítás

  • DIN 3021 Csőbilincsek - rugós csőbilincsek
  • DIN 3021-1 Méretek, rendeltetés, anyagok és kivitel
  • DIN 3021-2 Műszaki szállítási feltételek
  • DIN 3021-3 Rendszerben alkalmazott rugós csőbilincs - tömlő - csőszerelvény
Csőbilincsek
Előny Hátrány
Széles átmérőtartományMerev rendszer
Költséghatékony gyártás nagy átmérőkkelKarbantartás-igényes
Nagy tömlőhúzó erőkDrága (kis átmérőknél)
 Időigényes és drága szerelőszerszám: a nyomatékot és a zárási sebességet kontrollálni kell
 Sérülésveszély a kiálló szalag miatt
Szorítófüles bilincs
ElőnyHátrány
Korrózióálló alapanyagA tömlő esetleges sérülése
Kis szorítószélességNem használható fel újra (leszereléskor roncsolódik)
Kis helyigényA felszereléshez speciális fogó szükséges
Nagy tömlőhúzó erőkA felszerelés nagy erőkifejtést igényel
Költséghatékony, nagyon merev kötőelemNagyon kis működési tartomány (erősen kötődik az átmérőhöz)
 A bilincs által kifejtett erő a szerelőszerszám nyomóerejétől függ (teljes ellenőrzés szükséges)
Rugós csőbilincsek
Előny Hátrány
Rendkívül rugalmasÁtmérőhöz kötött
Egyszerű beszerelés még nehezen hozzáférhető helyeken isA tömlő/tartórendszer viszonylag magas igénybevétele
Nagyon egyenletes felületi nyomás (radiális erőeloszlás)A tömlőt/csatlakozót/rendszert figyelembe kell venni
Előre nyitott állapotban a tömlőhöz csatlakoztatható
Védi a tömlőt
Költséghatékony
Újrahasználható
